TECHNISCHE DATEN

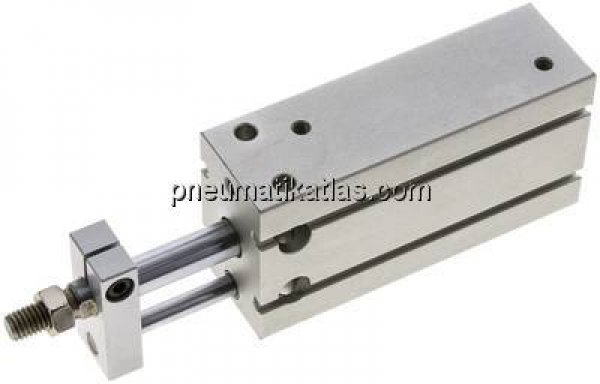

Ausführung: verdrehgesichert
Kolben Ø: 25 MM
Hub: 50 MM
Reparatursätze: EU 25 REP
A1: 50 MM
A3: 83 MM
B: 32 MM
C: 50 MM
D: 10 MM
D2: 33 MM
E: M 8
E1: 15,5 MM
E2: 18,0 MM
G: M 5
G1: 23,0 MM
G2: 10,0 MM
G3: 4,5 MM
G4: 6,0 MM
H: 9,5 (9,0 tief) MM
H1: 5,5 MM
H2: 20 MM
H3: 10 MM
H4: 20 MM
J: M 5 (8 tief) MM
J1: 38 MM
K: 10 MM
K1: 22 MM
K2: 19 MM
K3: 40,0 MM
K4: 24,8 MM
SW: 8 MM
Gewicht: 0,44 KG
BESCHREIBUNG
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium mit Magneteinlage, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
1 - 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt, kann auf jeder der 6 Quaderflächen befestigt werden, Haupteinbaumaße identisch mit SMC Serie CDU / CDUK
