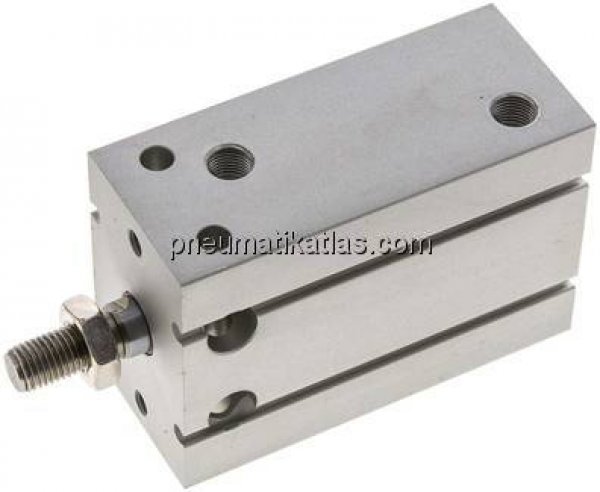

TECHNISCHE DATEN
Ausführung: Standard
Kolben Ø: 32 MM
Hub: 40 MM
Reparatursätze: EU 32 REP
A1: 52 MM
A2: 79 MM
B: 40 MM
C: 62 MM
D: 12 MM
D1: 27 MM
E: M 10 x 1,25
E1: 19,5 MM
E2: 22,0 MM
G: G 1/8"
G1: 23,0 MM
G2: 12,5 MM
G3: 4,5 MM
G4: 9,0 MM
H: 11,0 (11,5 tief) MM
H1: 6,6 MM
H2: 24 MM
H3: 11 MM
H4: 24 MM
J: M 6 (9 tief) MM
J1: 48 MM
SW: 10 MM
Gewicht: 0,6 KG
BESCHREIBUNG
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium mit Magneteinlage, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
1 - 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt, kann auf jeder der 6 Quaderflächen befestigt werden, Haupteinbaumaße identisch mit SMC Serie CDU / CDUK
