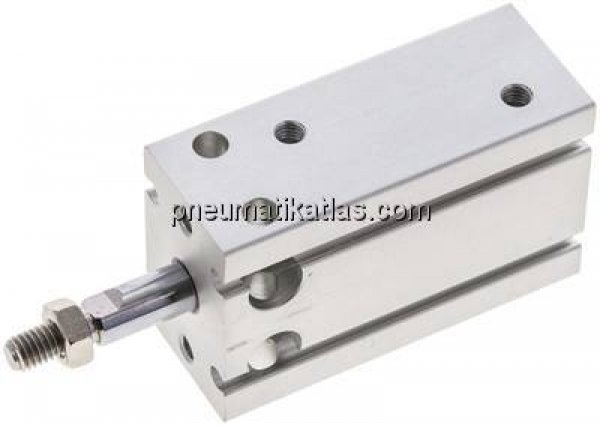

TECHNISCHE DATEN
Ausführung: Standard
Kolben Ø: 20 MM
Hub: 20 MM
Reparatursätze: EU 20 REP
A1: 46 MM
A2: 65 MM
B: 26 MM
C: 40 MM
D: 8 MM
D1: 19 MM
E: M 6
E1: 12,0 MM
E2: 14,0 MM
G: M 5
G1: 21,0 MM
G2: 10,0 MM
G3: 4,5 MM
G4: 5,5 MM
H: 9,5 (8,0 tief) MM
H1: 5,5 MM
H2: 16 MM
H3: 9 MM
H4: 16 MM
J: M 5 (8 tief) MM
J1: 30 MM
SW: 6 MM
Gewicht: 0,18 KG
BESCHREIBUNG
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium mit Magneteinlage, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
1 - 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt, kann auf jeder der 6 Quaderflächen befestigt werden, Haupteinbaumaße identisch mit SMC Serie CDU / CDUK
