TECHNISCHE DATEN
Baureihe: Baureihe 2
Gewinde: G 1/4"
Druckregelbereich: 0,05 - 2 BAR
Durchfluss*: 1150 L/MIN
Gewicht: 0,48 KG
BESCHREIBUNG
Anwendung:

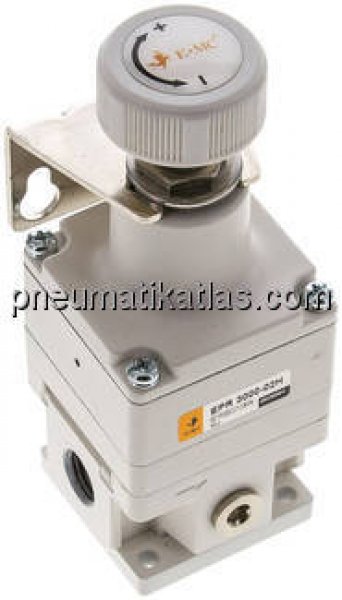

Präzisionsdruckregler werden eingesetzt, um einen äußerst genauen Druck - unabhängig von Vordruck und Durchflussleistung - einzustellen. Sie werden z.B. für Steuer- und Regelanlagen in der Verfahrenstechnik eingesetzt, wo höchste Anforderungen an Druckkonstanz gestellt werden.
Ausführung:
Präzisionsdruckregler rücksteuerbar (mit Sekundärentlüftung)
Werkstoffe:
Körper: Aluminium, Membrane und Dichtungen: NBR
Temperaturbereich:
-20°C bis +70°C
Eingangsdruck:
max. 10 bar
Manometeranschluss:
G 1/8"
Schalttafelgewinde:
M 12 x 1
Eigenluftverbrauch:
4,4 l/min
Regelgenauigkeit:
± 16 mbar
Medien:
ungeölte, feingefilterte Druckluft (5 µm), neutrale Gase
Lieferumfang:
Präzisionsdruckregler einschließlich Befestigungswinkel und Verschlussstopfen in beiden Manometeranschlüssen
Vorteile:
automatische Entlüftung bei Überdruck auf der Sekundärseite, hoher Durchfluss bei konstantem Druck, feine Regelung des Druckes unabhängig von Vordruck und Durchflussleistung, Befestigungswinkel im Lieferumfang enthalten, Befestigungswinkel und Manometer an zwei Seiten montierbar, Haupteinbaumaße ähnlich SMC-Serie IR
Achtung:
Dieses Gerät wird ohne Manometer geliefert. Wir empfehlen ein geeignetes Manometer separat hinzu zu bestellen.
*gemessen bei P1 = 7 bar, P2 = 6 bar und 1 bar Druckabfall
