TECHNISCHE DATEN
Ausführung: Verschleißteilsatz für Druckbegrenzungsventil
Baureihe: Standard 3
Gewicht: 0,07 KG
BESCHREIBUNG
Anwendung:

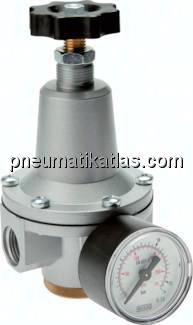

Manuell einstellbares Überströmventil zur Absicherung von pneumatischen Anlagen, um Schäden durch Überdruck zu vermeiden.
Ausführung:
federbelastetes Membranventil mit einstellbarem Öffnungsdruck
Werkstoffe:
Körper: Zink Druckguss Z410, Membrane und Dichtungen: NBR
Temperaturbereich:
-10°C bis +60°C
Manometeranschluss:
Mini: G 1/8", Standard: G 1/4"
Schalttafelgewinde:
Mini: M 30 x 1,5, Standard: M 20 x 1,5
Medien:
Druckluft, neutrale Gase
Lieferumfang:
Druckbegrenzungsventil einschließlich Manometer
Achtung:
Dieses Ventil ersetzt trotz ähnlicher Funktion kein Sicherheitsventil und ist auch nicht als Druckregler einsetzbar!
Information:
Bitte beachten Sie bei der Auslegung des Druckbegrenzungsventils, dass nur der Ansprechdruck des Druckbegrenzungsventils eingestellt werden kann. Der tatsächliche Druck auf der Druckeingangsseite kann je nach Durchflussleistung um die angegebene Drucküberhöhung höher sein.
