TECHNISCHE DATEN

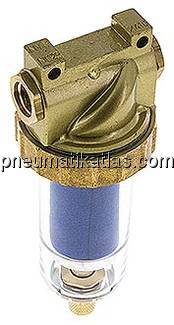

Ausführung: Feinfilter (Submikrofilter)
Baureihe: Standard 1
Gewinde: G 1/4"
Durchfluss*: 560 L/MIN
Behälterausführung: Kunststoffbehälter
Kondensatablass: halbautomatisch
Befestigungswinkel: ZW DFX 10
Ersatzfilter 0,01 µm: FILTER DFX 10
Eingangsdruck: 1,5 - 16 BAR
Temperaturbereich: 0 bis +50 GC
H: 164 MM
H1: 145 MM
L: 57 (Ø 56) MM
Gewicht: 0,42 KG
BESCHREIBUNG
Anwendung:
Feinfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feinste Partikel (> 0,01 µm) und Ölnebel werden hier abgeschieden. Wir empfehlen die Vorschaltung eines Vorfilters um die Standzeit zu erhöhen.
Werkstoffe:
Körper: Zink Druckguss Z410, Kondensatbehälter: Polycarbonat, Filtereinsatz: Borsilikat Microfaservlies
Temperaturbereich:
0°C bis max. +50°C (Metallbehälter bis max. +90°C)
Staubabscheidung:
> 0,01 µm (99,999 %)
Restölgehalt:
0,01 mg/m³ (Klasse 1 nach DIN ISO 8573-1)
Eingangsdruck:
1,5 - 16 bar (mit Metallbehälter 0 - 25 bar)
Kondensatentleerung:
halbautomatisch** (Metallbehälter: manuell)
Medien:
Druckluft, neutrale Gase
Optional:
Ausführung mit Schutzkorb (nicht Baureihe 5)-S, Ausführung mit Metallbehälter mit manuellem Ablass (0 - 25 bar) -M
*gemessen bei P1 = 6 bar und 0,2 bar Druckabfall
**Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch.
