Artikelbeschreibung
Werkstoffe:
Körper: Aluminium, Dichtungen: NBR
Lieferumfang:
Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)
*inkl. Schrauben, ohne Dichtung
Mehrfachanschlussplatten|für Baureihe RV10 - RV40 › Mehrfachanschlussplatten|für Baureihe RV10 - RV40

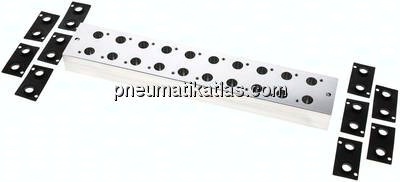

Mehrfachanschlussplatte (6-fach) für 5/2-Wege & 5/3-Wege Ventile
Artikelnummer: V 51-6
Eigenschaften
| Bauform | für 5/2-Wege & 5/3-Wege Ventile |
|---|---|
| Ausführung | für Baureihe RV10 |
| Anzahl Stationen | 6 STK |
| Beschreibung | Mehrfachanschlussplatte |
| passende Blindplatte* | V 51-BP |
| Ersatzdichtung inkl. Schrauben | V 51-REP |
| A | 18,0 MM |
Weitere Informationen zu V51-6
| B | 19 MM |
|---|---|
| C | 5 MM |
| D | 58,0 MM |
| E | 30,0 MM |
| F | 28,0 MM |
| G1 (2x) | G 1/4" |
| G2 (Abluft) | 4x G 1/4" |
| H | 2 MM |
