Artikelbeschreibung
Werkstoffe:
Körper: Aluminium, Dichtungen: NBR
Lieferumfang:
Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)
*inkl. Schrauben, ohne Dichtung
Mehrfachanschlussplatten|für Baureihe RV10 - RV40 › Mehrfachanschlussplatten|für Baureihe RV10 - RV40
Mehrfachanschlussplatte (10-fach) für 3/2-Wege Ventile
Artikelnummer: V 31-10
Eigenschaften
| Bauform | für 3/2-Wege Ventile |
|---|---|
| Ausführung | für Baureihe RV10 |
| Anzahl Stationen | 10 STK |
| Beschreibung | Mehrfachanschlussplatte |
| passende Blindplatte* | V 31-BP |
| Ersatzdichtung inkl. Schrauben | V 31-REP |

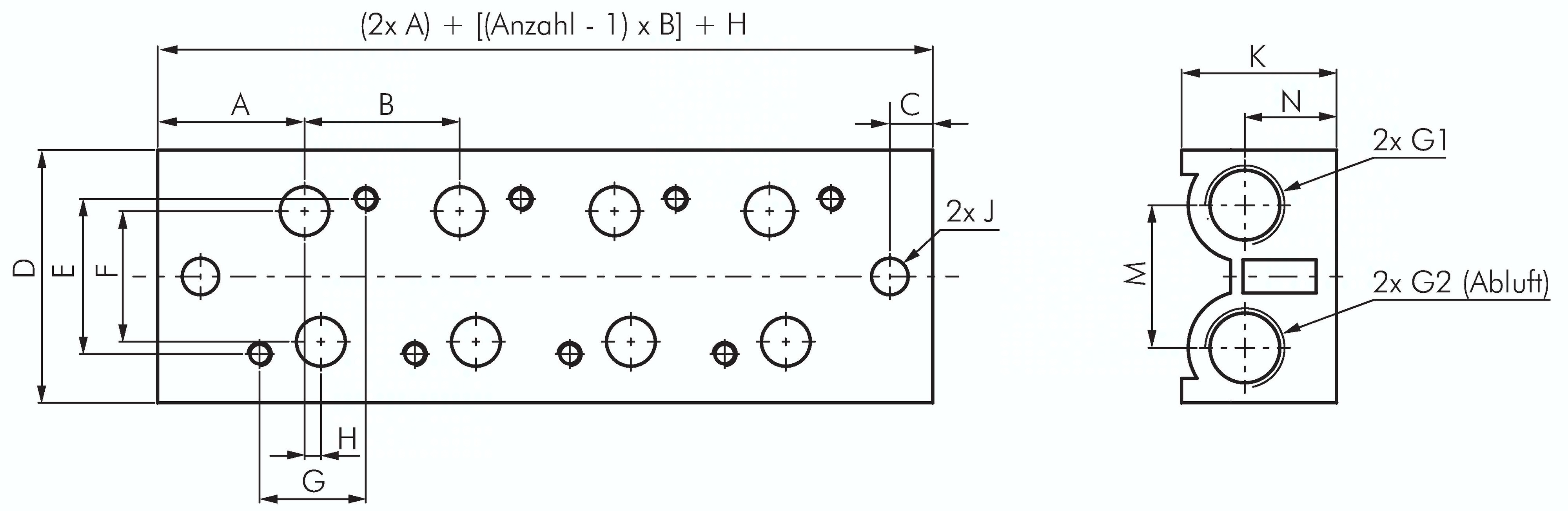

| A | 18,0 MM |
Weitere Informationen zu V31-10
| B | 19 MM |
|---|---|
| C | 5 MM |
| D | 31,0 MM |
| E | 19,0 MM |
| F | 16,0 MM |
| G1 (2x) | G 1/8" |
| G2 (Abluft) | 2x G 1/8" |
| H | 2 MM |
