Artikelbeschreibung
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5 bis +60 °C
Betriebsdruck:
0 – 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich

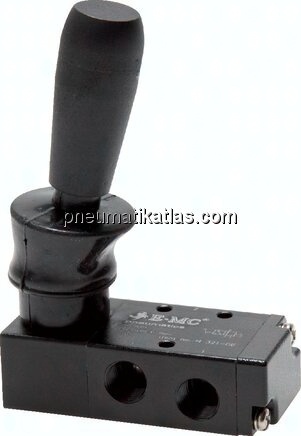

3/2-Wege Handhebelventil, Raste, G 1/8″
Artikelnummer: H 321-06
Eigenschaften
| Funktion | Raste |
|---|---|
| Gewinde G1 (2x) | G 1/8" |
| Gewinde Abluft G1 (1x) | G 1/8" |
| Nennweite | 3,9 MM |
| Durchfluss | 500 L/MIN |
| A | 58,7 MM |
| B | 27 MM |
Weitere Informationen zu H321-06
| C | 18 MM |
|---|---|
| D | 23,7 MM |
| E | 16,7 MM |
| F | 14 MM |
| H | 3,1 MM |
| J | 19 MM |
| K | 84 MM |
| M | 14,7 MM |
