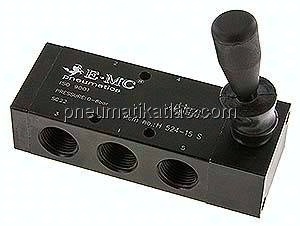

5/2-Wege Handhebelventile|Baureihe VH

Funktion Alle Federrückstellung Raste Gewinde G1 (3x) Alle G 1/2" G 1/4" G 1/8" Gewinde Abluft G2 (2x) Alle G 1/2" G 1/8" Nennweite [mm] Alle 3,9 MM 4,5 MM 8 MM Durchfluss [l/min] Alle 500 L/MIN 800 L/MIN 2250 L/MIN A [mm] Alle 69,7 MM 76,7 MM 132,0 MM B [mm] Alle 27 MM 35 MM 50 MM C [mm] Alle 18 MM 22 MM 34 MM D [mm] Alle 28,2 MM 31,7 MM 57,0 MM E [mm] Alle 21,2 MM 21,7 MM 43,0 MM F [mm] Alle 14 MM 20 MM 28 MM H [mm] Alle 3,3 MM 4,3 MM 5,5 MM J [mm] Alle 19 MM 24 MM 36 MM K [mm] Alle 84 MM 90 MM 106 MM M [mm] Alle 14,2 MM 25,5 MM N [mm] Alle 28 MM 35 MM 63 MM O [mm] Alle 20,2 MM 21,7 MM 39,0 MM P [mm] Alle 3 MM 4 MM S [mm] Alle 16 MM 20 MM 36 MM T [mm] Alle 28,2 MM 31,7 MM 57,0 MM W [mm] Alle 0 MM 2 MM Anwenden
