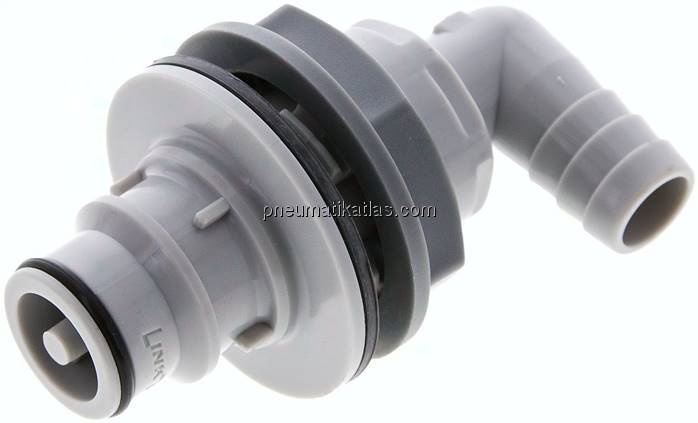

Artikelbeschreibung
Steckerdurchmesser:
18,5 mm
Durchfluss Luft (Wasser)*:
1200 – 4100 l/min (15 – 57 l/min)
Funktion:
Wird durch Einstecken des Steckers in die Muffe bis zum hörbaren │Klick╩ gekuppelt. Ein Druck auf den ergonomischen Kunststoff-Entriegelungsknopf (gegen versehentliches Entriegeln geschützt) gibt den Stecker wieder frei. Es können Kupplungsstecker und Kupplungsdosen mit und ohne Absperrventil, sowie verschiedene Werkstoffe beliebig kombiniert werden. Das Absperrventil verhindert ein Austreten des Mediums im ungekuppelten Zustand.
Typ Polypropylen:
Werkstoffe:
Körper, Ventile und Entriegelungstaste: Polypropylen (Rohstoff entsprechend FDA), Ventilfedern: Edelstahl AISI 316, Dichtungen: EPDM, äußere Feder unter Druckknopf: AISI 302, Schottmutter: Polypropylen, Schottdichtung: EPDM
Temperaturbereich:
0°C bis max. +70°C
Betriebsdruck:
-0,8 bis 4,2 bar (>+27°C Druckabschläge beachten: +40°C: max. 3,4 bar, +50°C: max. 2,7 bar, +60°C: max. 2,2 bar, +70°C: max. 1,7 bar)
Medien:
Druckluft, Wasser, viele Säuren und Laugen, Alkohole, Glykol, MEK, Sauerstoff**, Ozon, Kohlendioxid, viele Chemikalien
Sterilisierbar durch:
Formalin, Isopropylalkohol, Ethylalkohol, Ethylenoxid, Gammastrahlung
Einsatzbereich:
Für viele Chemikalien geeignet. Keine Beständigkeit gegenüber Mineralölen.
Typ Polysulfon:
Werkstoffe:
Körper, Ventile und Entriegelungstaste: Polysulfon (Rohstoff entsprechend FDA), Ventilfedern: Edelstahl AISI 316, Dichtungen: EPDM, äußere Feder unter Druckknopf: AISI 302, Schottmutter: Polypropylen, Schottdichtung: EPDM
Temperaturbereich:
-40°C bis max. +138°C
Betriebsdruck:
-0,8 bis 8,6 bar (>+90°C Druckabschläge beachten: +100°C: max. 8,2 bar, +110°C: max. 7,8 bar, +120°C: max. 7,4 bar, +130°C: max. 7,1 bar, +138°C: max. 6,8 bar)
Medien:
Druckluft, Wasser, viele Säuren und Laugen, Alkohole, Glykol, Sauerstoff**, Ozon, viele Chemikalien
Sterilisierbar durch:
Formalin, Isopropylalkohol, Ethylalkohol, Ethylenoxid, Gammastrahlung, Erwärmung auf max. +121°C (ungekuppelt), Autoklavieren bei max. +121°C (ungekuppelt)
Einsatzbereich:
Kompatibel zu***:
CPC-Colder HFC12, CPC-Colder HFC35, LinkTech Serie 60PP, LinkTech Serie 60PS
Für allgemeine Anwendungen, Anwendungen bei hohen Temperaturen. Keine Beständigkeit gegenüber Mineralölen. Nicht für Außenanwendungen geeignet, da nicht UV-stabilisiert.
*bei 1 bar Druckabfall (je nach Konfiguration der Kupplungskombination: mit/ohne Ventil, Anschlussdimension, … liegt der Durchfluss innerhalb des angegeben Bereichs),
**vor Verwendung mit Sauerstoff unbedingt reinigen
***Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller.
Schottbohrung:
Ø 30,8 mm, max. Schottdicke: 7,5 mm
