Werkstoffe:
Körper: Aluminium eloxiert, Düsen: Messing, Dichtungen: Neopren
Temperaturbereich:
-20 bis +100 °C
Betriebsdruck:
1 – 7 bar (optimal 4 – 6 bar)
Vorteile:
-extrem kleine Bauform, dadurch direkte Montage an Verbraucher möglich, -kostengünstig, -wartungsfrei, -große Saugleistung bei kleiner Bauform
*bei 6 bar
| Saugleistung | 108 L/MIN |
|---|---|
| Gewinde Zuluft | G 1/8" |
| Gewinde Vakuum | G 3/8" |
| Gewinde Abluft | G 3/8" |
| Luftverbrauch* | 36 L/MIN |
| Schalldämpfer | FFSD 38 |

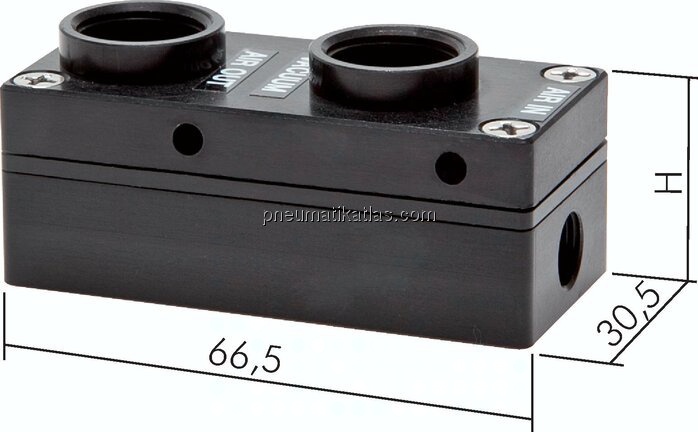

| H | 25 MM |
| Evakuierungszeit bis auf 10% Vakuum | 0,08 S/L |
|---|---|
| Evakuierungszeit bis auf 20% Vakuum | 0,2 S/L |
| Evakuierungszeit bis auf 30% Vakuum | 0,46 S/L |
| Evakuierungszeit bis auf 40% Vakuum | 0,76 S/L |
| Evakuierungszeit bis auf 50% Vakuum | 1,2 S/L |
| Evakuierungszeit bis auf 60% Vakuum | 2,0 S/L |
| Durchfluss bei Vakuum 0% | 108 L/MIN |
| Durchfluss bei Vakuum 10% | 74 L/MIN |
