Artikelbeschreibung
Werkstoffe:
Kopf- und Fußplatte: Aluminium eloxiert / Messing, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: NBR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Zylinderschaltertyp:
G

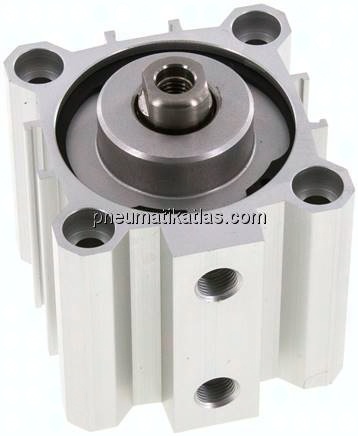

Kurzhubzylinder, doppeltwirkend, Kolben 50mm, Hub 20mm
Artikelnummer: NDM 50/20
Eigenschaften
| Kolbendurchmesser | 50 MM |
|---|---|
| Hub | 20 MM |
| Ausführung | mit Magnetkolben |
| C1 (Kolbenstangengewinde) | M 8 |
| P (Druckluftanschluss) | G 1/8" |
| Reparatursätze | ND 50 REP |
| A | 70,0 MM |
Weitere Informationen zu NDM50/20
| B | 65 MM |
|---|---|
| D | 16 MM |
| E | 34,0 MM |
| F | 6,8 MM |
| G | 11,0 MM |
| H | 37,5 MM |
| I | 50 MM |
| J | 11,5 MM |
