Artikelbeschreibung
Werkstoffe:
Kopf- und Fußplatte: Aluminium eloxiert / Messing, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: NBR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Zylinderschaltertyp:
G

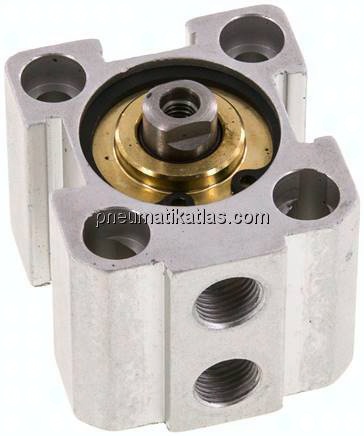

Kurzhubzylinder, doppeltwirkend, Kolben 25mm, Hub 5mm
Artikelnummer: ND 25/5
Eigenschaften
| Kolbendurchmesser | 25 MM |
|---|---|
| Hub | 5 MM |
| Ausführung | ohne Magnetkolben |
| C1 (Kolbenstangengewinde) | M 5 |
| P (Druckluftanschluss) | G 1/8" |
| Reparatursätze | ND 25 REP |
| A | 44,5 MM |
Weitere Informationen zu ND25/5
| B | 40 MM |
|---|---|
| D | 10 MM |
| F | 5,8 MM |
| G | 9,0 MM |
| H | 24,5 MM |
| I | 26 MM |
| J | 10,5 MM |
| L | 28,5 MM |
