Artikelbeschreibung
Werkstoffe:
Kopf- und Fußplatte: Aluminium eloxiert / Messing, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: NBR
Temperaturbereich:
-20 bis +80 °C
Betriebsdruck:
max. 10 bar
Zylinderschaltertyp:
G

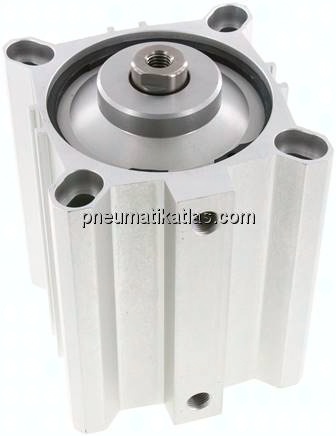

Kurzhubzylinder, doppeltwirkend, Kolben 100mm, Hub 100mm
Artikelnummer: NDM 100/100
Eigenschaften
| Kolbendurchmesser | 100 MM |
|---|---|
| Hub | 100 MM |
| Ausführung | mit Magnetkolben |
| C1 (Kolbenstangengewinde) | M 12 |
| P (Druckluftanschluss) | G 1/4" |
| Reparatursätze | ND 100 REP |
| A | 131,0 MM |
Weitere Informationen zu NDM100/100
| B | 124 MM |
|---|---|
| D | 25 MM |
| E | 56,0 MM |
| F | 11,0 MM |
| G | 17,2 MM |
| H | 69,0 MM |
| I | 103 MM |
| J | 16,0 MM |
