Artikelbeschreibung
Anwendung:

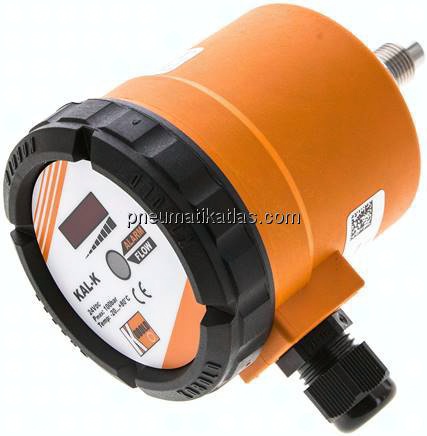

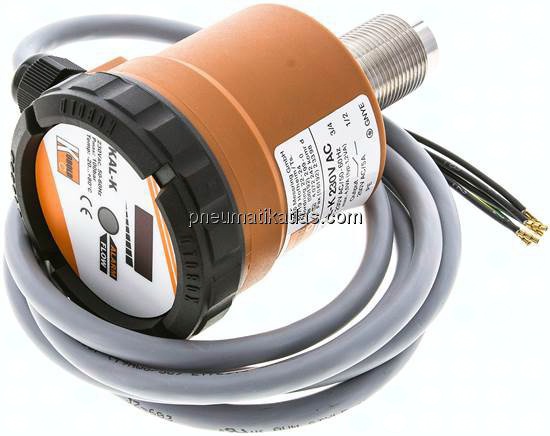

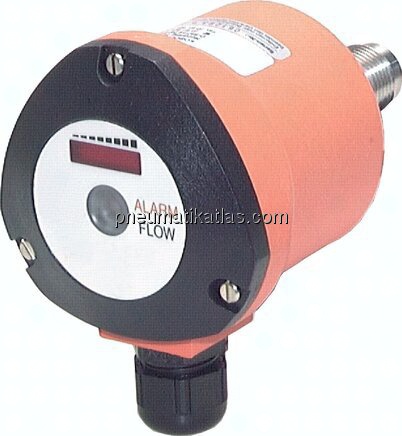

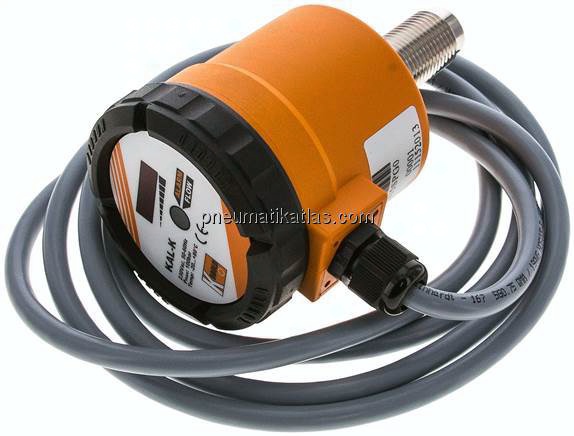

Der elektronische Durchflusswächter überwacht kontinuierlich flüssige Medien. Er findet überall dort seine Anwendung, wo Durchflüsse mit minimalem Druckverlust sicher überwacht werden sollen. Die einteilige Ausführung des Messstiftes reduziert wesentlich die Veschmutzungsempfindlichkeit. Der elektronische Durchflusswächter arbeitet nach dem kalorimetrischen Prinzip. Der Sensor wird an der Stirnfläche um einige Grade gegenüber dem Durchflussmedium aufgeheizt. Fließt das Medium, so wird die in dem Sensor erzeugte Wärme durch das Medium abgeführt, d.h. der Sensor wird gekühlt. Der Abkühlvorgang ist ein genaues Maß für die Fließgeschwindigkeit.
Das Sensorsignal wird mit den in einem Mikrocontroller abgelegten Referenzdaten verglichen. Bei Abweichungen zwischen der gewünschten und der vorhandenen Fließgeschwindigkeit wird ein Ausgangssignal geschaltet.
Werkstoffe:
Messglied: 1.4301, Gehäuse: Polyamid, glasfaserverstärkt
Temperaturbereich:
-20 bis +60 °C (Medium: -20 bis +80 °C)
Medien:
Wasser und wässrige Medien
Schutzart:
IP 65
Elektrischer Anschluss:
M 16×1,5 Kabelverschraubung
Vorteile gegenüber mechanischen Durchflusswächtern:
-optimale Temperaturkompensation, -intelligentes Schaltverhalten, -Messbereichsanpassung, keine beweglichen Teile, -einfachste Installation, Inbetriebnahme und Bedienung, -geringer Druckverlust
Optional:
Werkstoff Messglied: 1.4404 -4A, Elektrischer Anschluss mittels M 12-Stecker (A-codiert, 4-polig, 24 V DC) -M12
Schaltbereich in Abhängigkeit des Rohrdurchmessers (für Wasser):
DN 8: 0,12 – 6,0 l/min, DN 10: 0,19 – 9,4 l/min, DN 15: 0,42 – 21,8 l/min; DN 20: 0,75 – 37,7 l/min, DN 25: 1,18 – 59 l/min, DN 30: 1,7 – 84,8 l/min, DN 40: 3 – 150 l/min, DN 50: 4,7 – 235 l/min, DN 60: 6,8 – 340 l/min, DN 80: 12 – 603 l/min, DN 100: 18,8 – 942 l/min, DN 150: 42,4 – 2120 l/min
