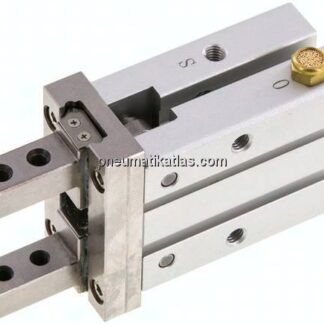

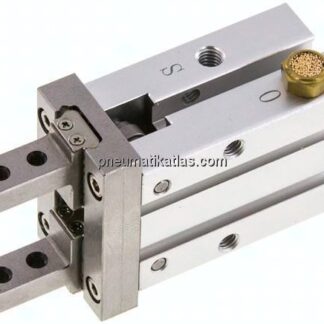

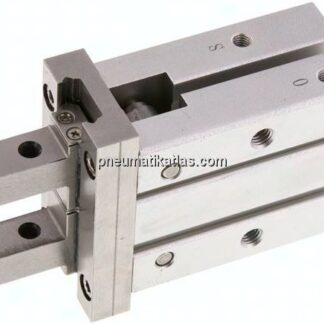

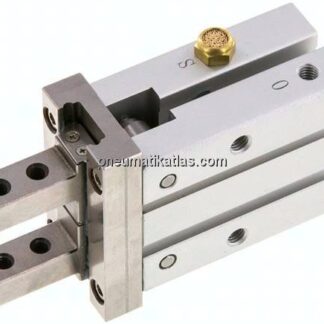

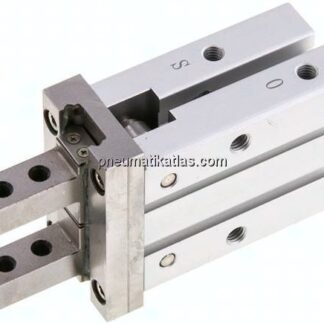

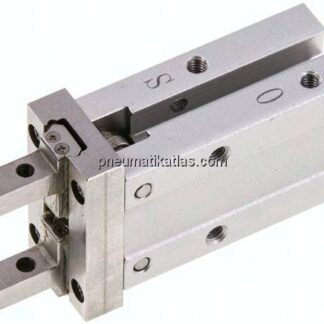

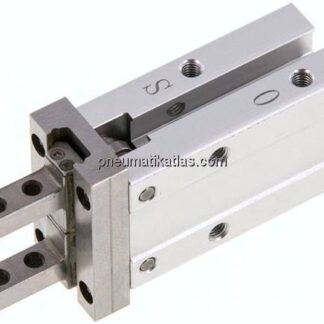

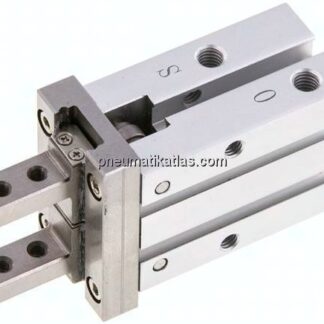

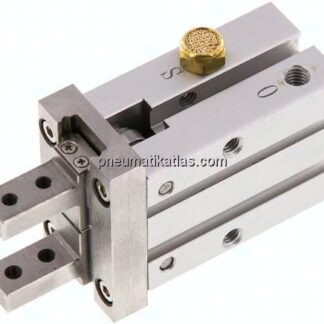

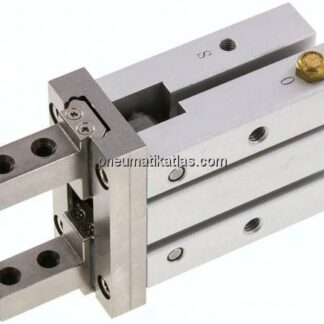

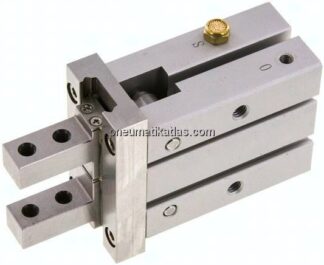

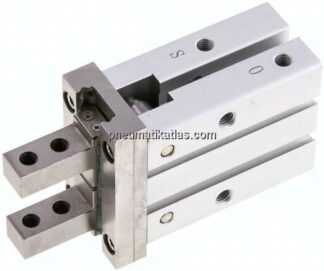

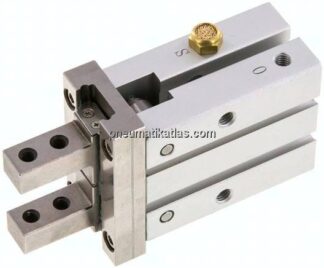

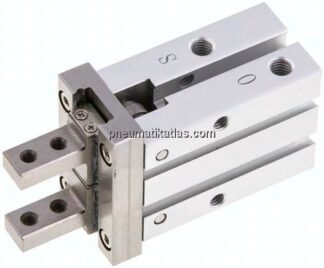

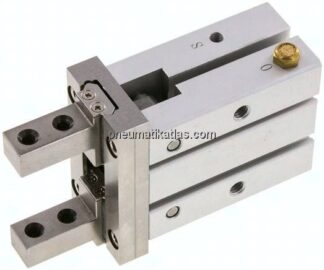

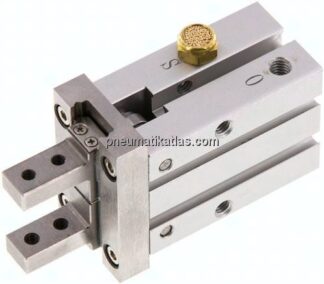

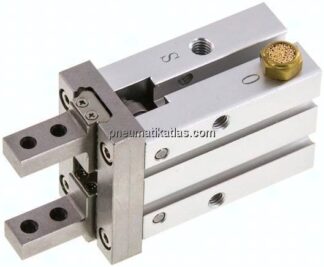

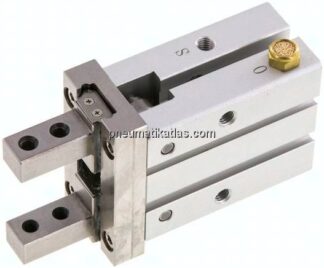

Parallelgreifer mit Kugelführung|SHZ

Ausführung Alle doppeltwirkend einfachwirkend - drucklos geschlossen (innen greifend) einfachwirkend - drucklos geöffnet (außen greifend) Kolbendurchmesser [mm] Alle 10 MM 16 MM 20 MM 25 MM Greifweg [mm] Alle 3,4 MM 6 MM 9,8 MM 14,3 MM eff. Haltekraft* außen greifend [n] Alle 7 N 11 N 27 N 34 N 35 N 42 N 55 N 65 N eff. Haltekraft* innen greifend [n] Alle 13 N 17 N 38 N 45 N 59 N 66 N 87 N 104 N Z (Druckluftanschluss) Alle M 3 M 5 Reparatursätze Alle SHZ 10 REP SHZ 16 REP SHZ 20 REP SHZ 25 REP A [mm] Alle 23,0 MM 30,6 MM 42,0 MM 52,0 MM B [mm] Alle 37,6 MM 42,5 MM 52,8 MM 63,6 MM C [mm] Alle 6,0 MM 7,5 MM 9,5 MM 11,0 MM D [mm] Alle 12,3 MM 15,5 MM 20,7 MM 25,5 MM E [mm] Alle 57,0 MM 67,3 MM 84,7 MM 102,7 MM F [mm] Alle 29 MM 38 MM 50 MM 63 MM G (+0 / -0,05) [mm] Alle 4 MM 5 MM 8 MM 10 MM H [mm] Alle 23,0 MM 24,5 MM 29,0 MM 30,0 MM I [mm] Alle 16 MM 24 MM 30 MM 36 MM J [mm] Alle 18 MM 22 MM 32 MM 40 MM K [mm] Alle 12 MM 15 MM 18 MM 22 MM L [mm] Alle 16,4 MM 23,6 MM 27,6 MM 33,6 MM M (+0,05 / -0) [mm] Alle 11 (2,0 tief) MM 17 (2,0 tief) MM 21 (3,0 tief) MM 26 (3,5 tief) MM O [mm] Alle 7,0 MM 7,1 MM 8,4 MM 9,5 MM P [mm] Alle 18,5 MM 18,8 MM 23,0 MM 23,5 MM Q [mm] Alle 10,0 MM 13,0 MM 15,0 MM 19,5 MM K1 [mm] Alle 7,6 MM 11,0 MM 16,8 MM 21,8 MM K2 [mm] Alle 5,2 MM 6,5 MM 7,5 MM 10,0 MM K3 (+0,05 / -0) [mm] Alle 2 (3 tief) MM 3 (3 tief) MM 4 (4 tief) MM R [mm] Alle 11,4 MM 16,0 MM 18,6 MM 22,0 MM S [mm] Alle 27,0 MM 30,0 MM 35,0 MM 36,5 MM U Alle M 2,5 M 3 M 4 M 5 V (+0 / -0,05) [mm] Alle 5 MM 8 MM 10 MM 12 MM W [mm] Alle 3 MM 4 MM 5 MM 6 MM X [mm] Alle 5,7 MM 7,0 MM 9,0 MM 12,0 MM Y Alle M 3 M 4 M 5 M 6 Y1 [mm] Alle 6,0 MM 9,5 MM 11,5 MM 14,5 MM Y2 [mm] Alle 5,5 MM 6,0 MM 8,0 MM 10,0 MM Y3 [mm] Alle 6 MM 8 MM 10 MM 12 MM Y4 [mm] Alle 2,6 MM 3,4 MM 4,3 MM 5,1 MM OP (+2 / -0) [mm] Alle 14,8 MM 20,8 MM 26,0 MM 33,5 MM CL (+0 / -0,7) [mm] Alle 11,4 MM 14,8 MM 16,2 MM 19,2 MM Anwenden
